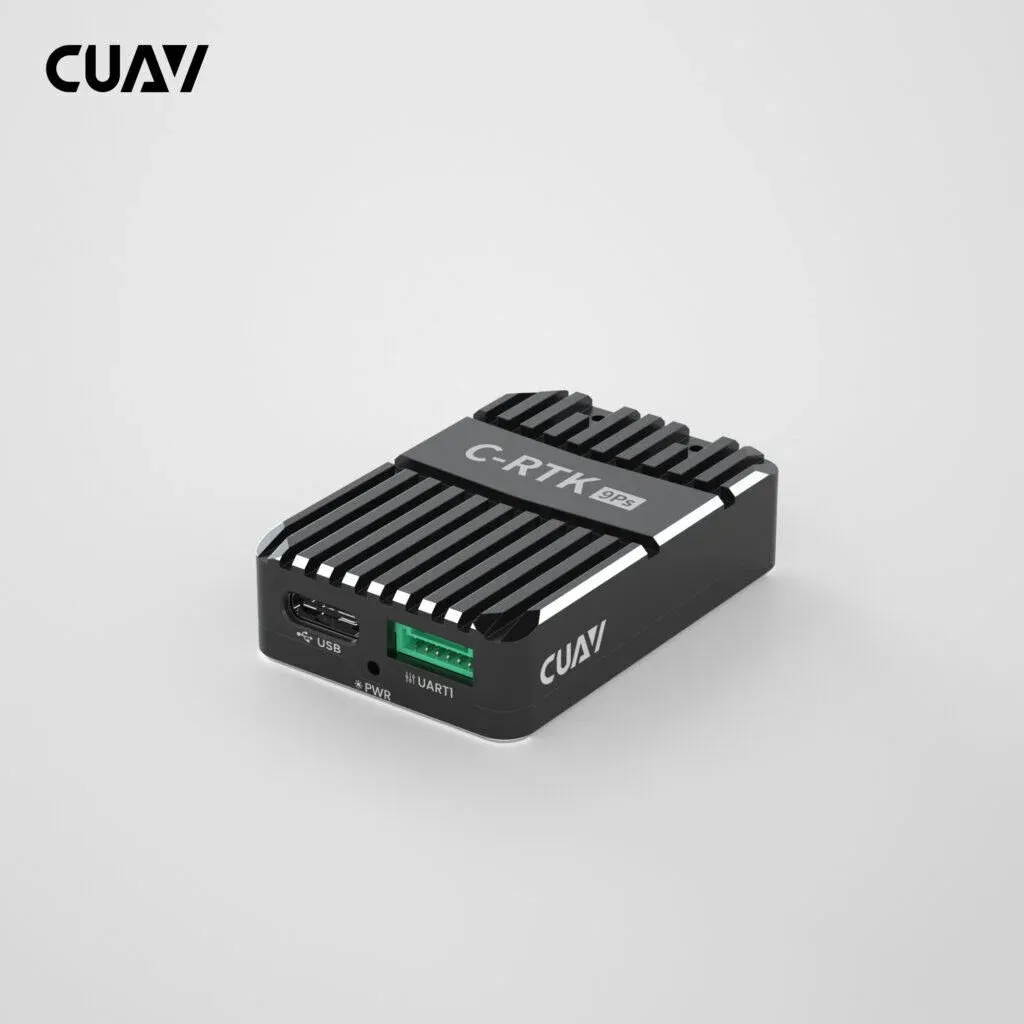

C-RTK 9Ps Centimetre-Level GNSS Module

C-RTK 9Ps Centimetre-Level GNSS Module

Kategori
GNSS Modülleri , C-RTK 9Ps
Stok Kodu
QB2AZLLBCN
Fiyat
15.416,67 TL + KDV
18.500,00 ₺
Ürün Bilgisi
Ürün Bilgisi
C-RTK 9Ps Santimetre Seviyeli GNSS Modülü

C-RTK 9Ps, biri uçak için diğeri baz istasyonu için olmak üzere iki c-RTK 9Ps modülü kullanan dört yıldızlı Gerçek Zamanlı GNSS sistemidir. Ayrıca manyetik pusulanın yerini alabilen sapma için çift GPS'i destekler. Bu, elektrik hatlarına yakın gibi karmaşık manyetik alan ortamlarında uçuş için yararlıdır. C-RTK 9P ile karşılaştırıldığında, C-RTK 9Ps daha düşük bir fiyata benzer performans elde eder. PX4/ArduPilot açık kaynaklı uçuş kontrolörleriyle uyumlu, çok uygun maliyetli bir santimetre seviyesi konumlandırma modülüdür. İHA haritalama, tarımsal uygulamalar, yüksek hassasiyetli kalkış ve iniş, gemi kalkış ve inişi ve gerçek zamanlı yüksek hassasiyetli navigasyon gerektiren diğer uygulamalar için ideal bir seçimdir.

Specification

Main Parameters
Receiver type 184 channel ZED-F9P(ublox)
Compass IST8310
GNSS GPS、Beidou、Galileo、GLONASS
Number of concurrent GNSS 4
GNSS Bands GPS-L1C/A
GPS - L2C
GLONASS - L1OF
GLONASS- L2OF;
GALILEO - E1B/C
GALILEO- E5b;
BeiDou - B1I
BeiDou - B2I;
QZSS - L1C/A
QZSS - L2C
Nav. update rate RTK 20Hz
RAW 25Hz;
PVT 25Hz
(The maximum limit is related to the concurrency setting
Position accuracy RTK：0.01m+1ppm CEP
GPS：1.5m CEP;
SBAS：1.0m CEP
RTK Surveyin-time RTK<60s
Acquisition Cold starts<24s
Hot starts<1s
Sensitivity Cold starts –148 dBm
Hot starts –157 dBm
Reacquisition –160 dBm
Anti-jamming Active CW detection and removal Onboard band pass flter
Anti-spoofng Advanced anti-spoofng algorithms
Antenna gain Rover：2dBi
Base：5dBi
PPK not support
GPS heading Support (requires two C-RTK 9Ps); heading accuracy: 0.4edg (reference value)
Base/Rover role swap Support
Protocols NMEA、UBX binary、RTCM 3.x
Interface
UART 2
USB 1
Antenna Type MMCX
Physical Parameter
Operating voltage 4.5V to 6V
Operating temperature –40°C to +85°C
Size 47mm*32mm*12.2mm
Weight 30g(Module Only)





Nav.update rate Moving baseline Heading accuracy
GPS+GLO+GAL+BDS RTK：7Hz GPS*：9Hz 5Hz 0.4deg
GPS+GLO+GAL RTK：10Hz GPS*：10Hz 5Hz 0.4deg
GPS+GAL RTK：15Hz GPS*：20Hz 5Hz 0.4deg
GPS+GLO RTK：14Hz GPS*：20Hz 5Hz 0.4deg
GPS+BDS RTK：13Hz GPS*：26Hz 5Hz 0.4deg
GPS RTK：20Hz GPS*：25Hz 8Hz 0.4deg
Remark "GPS*: as normal GPS, point positioning" Double GPS for yaw

Products Comparision

C-RTK 9Ps C-RTK 9P
Receiver type 184 channel ZED-F9P(ublox) 184 channel ZED-F9P(ublox)
Compass IST8310 IST8310
GNSS GPS、Beidou、Galileo、GLONASS GPS、Beidou、Galileo、GLONASS
Number of concurrent GNSS 4 4
GNSS Bands GPS-L1C/A
GPS - L2C
GLONASS - L1OF
GLONASS- L2OF;
GALILEO - E1B/C
GALILEO- E5b;
BeiDou - B1I
BeiDou - B2I;
QZSS - L1C/A
QZSS - L2C		 GPS-L1C/A
GPS - L2C
GLONASS - L1OF
GLONASS- L2OF;
GALILEO - E1B/C
GALILEO- E5b;
BeiDou - B1I
BeiDou - B2I;
QZSS - L1C/A
QZSS - L2C
Nav. update rate RTK 20Hz
RAW 25Hz;
PVT 25Hz
(The maximum limit is related to the concurrency setting		 RTK 20Hz
RAW 25Hz;
PVT 25Hz
(The maximum limit is related to the concurrency setting
Position accuracy RTK：0.01m+1ppm CEP
GPS：1.5m CEP;
SBAS：1.0m CEP		 RTK：0.01m+1ppm CEP
GPS：1.5m CEP;
SBAS：1.0m CEP
RTK Surveyin-time RTK<60s RTK<60s
Acquisition Cold starts<24s
Hot starts<1s		 Cold starts<24s
Hot starts<1s
Sensitivity Cold starts –148 dBm
Hot starts –157 dBm
Reacquisition –160 dBm		 Cold starts –148 dBm
Hot starts –157 dBm
Reacquisition –160 dBm
Anti-jamming Active CW detection and removal Onboard band pass flter Active CW detection and removal Onboard band pass flter
Anti-spoofng Advanced anti-spoofng algorithms Advanced anti-spoofng algorithms
Antenna gain Antenna gain Rover：2dBi
Base：5dBi
PPK not support not support
GPS heading Support (requires two C-RTK 9Ps); heading accuracy: 0.4edg (reference value) Support (requires two C-RTK 9Ps); heading accuracy: 0.4edg (reference value)
Base/Rover switch Support Support
Protocols NMEA、UBX binary、RTCM 3.x NMEA、UBX binary、RTCM 3.x
Interface
UART 2 2
USB 1 1
Antenna Type MMCX MMCX
Physical Parameter
Operating voltage 4.5V to 6V 4.5V to 6V
Operating temperature –40°C to +85°C –40°C to +85°C
Size 47mm*32mm*12.2mm 48mm*31.5mm*12mm
Weight 30g(Module Only) 27g(Module Only)
